Раздел 1. Базовая ЭВМ

Назначение базовой ЭВМ

Базовая ЭВМ - это простая гипотетическая машина, обладающая типичными чертами многих конкретных ЭВМ. Знание принципов построения и функционирования этой ЭВМ будет хорошей базой для освоения ЭВМ любых типов и моделей. Естественно, что начинать изучение ЭВМ лучше всего с простых моделей, которые и были выбраны за прототип базовой ЭВМ.

Структура базовой ЭВМ

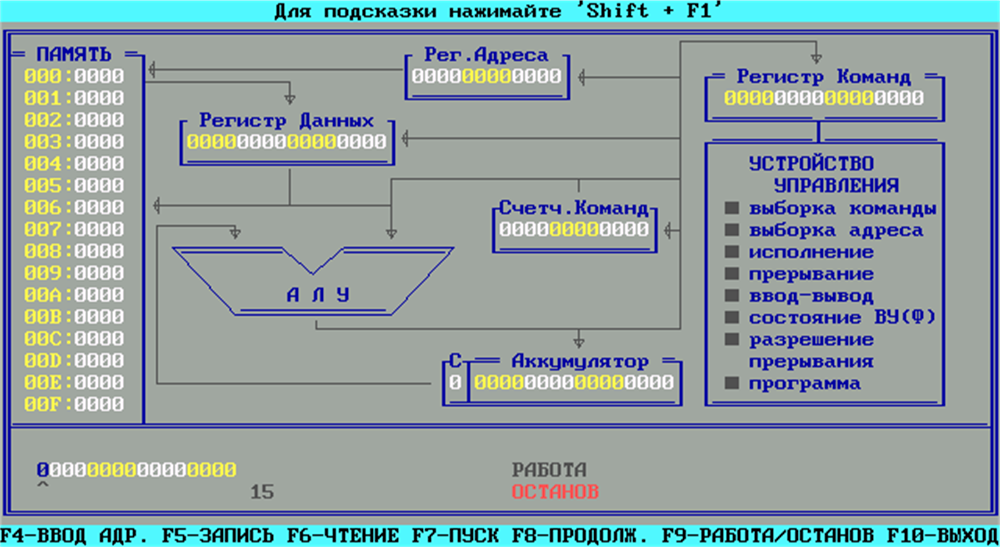

На рис. 1.1 приведена упрощенная структура базовой ЭВМ. Это одноадресная ЭВМ, работающая с 16-разрядными словами. В ней реализованы два вида адресации: прямая и косвенная.

Рис. 1.1. Модель базовой ЭВМ

Рассмотрим составные части базовой ЭВМ, не касаясь пока устройств ввода-вывода (УВВ) и пульта управления (ПУ).

Память состоит из 2048 ячеек (16-битовых) с адресами 0,1,...,2046,2047.Восемь ячеек памяти с адресами 008,...,00F несколько отличаются от остальных. Эти ячейки называются индексными и их лучше использовать в циклических программах (п. 1.5).

Процессор состоит из ряда регистров, арифметическо-логического устройства и устройства управления.

Счетчик команд (СК) служит для организации обращений к ячейкам памяти, в которых хранятся команды программы. После исполнения любой команды СК указывает адрес ячейки памяти, содержащей следующую команду программы. Так как команды могут размещаться в любой из 2048 = 2^11 ячеек памяти, то СК имеет 11 разрядов.

Регистр адреса (РА) - 11-разрядный регистр, содержащий значение исполнительного адреса (адреса ячейки памяти, к которой обращается ЭВМ за командой или данными).

Регистр команд (РК). Этот 16-разрядный регистр используется для хранения кода команды, непосредственно выполняемой машиной.

Регистр данных (РД). Используется для временного хранения 16-рязрядных слов при обмене информацией между памятью и процессором.

Аккумулятор (А). 16-разрядный регистр, являющийся одним из главных элементов процессора. Машина может одновременно выполнять арифметические и логические операции только с одним или двумя операндами. Один из операндов находится в аккумуляторе, а второй (если их два) - в регистре данных. Результат помещается в А.

Регистр переноса (С) - это одноразрядный регистр, выступающий в качестве продолжения аккумулятора и заполняющийся при переполнении А. Этот регистр используется при выполнении сдвигов.

Арифметическо-логическое устройство (АЛУ) может выполнять такие арифметические операции, как сложение и сложение с учетом переноса, полученного в результате выполнения предыдущей операции. Кроме того, оно способно выполнять операции логического умножения, инвертирования, циклического сдвига.
